Jak przygotować projekt do cięcia laserowego blach i przewidzieć ograniczenia materiału

Projekt pojedynczego wspornika ze stali o wymiarach 100x50 milimetrów z otworami montażowymi wymaga zupełnie innych parametrów obróbki niż ten sam detal wykonany ze stopów lekkich. Cięcie stali konstrukcyjnej o grubości kilkunastu milimetrów przebiega w odmiennych warunkach fizycznych niż praca z cienką blachą nierdzewną czy wymagającym aluminium. Kluczowe różnice wynikają z gęstości strukturalnej, twardości powierzchniowej oraz zachowania poszczególnych stopów pod wpływem bardzo wysokiej temperatury. Inżynier lub konstruktor musi dokładnie uwzględnić te zmienne już na najwcześniejszym etapie tworzenia komputerowej dokumentacji technicznej. Świadomość specyfiki wybranego materiału pozwala całkowicie uniknąć błędów produkcyjnych i kosztownych deformacji gotowego detalu. Właściwe rozpoznanie ograniczeń surowca znacznie skraca czas realizacji każdego zlecenia przemysłowego.

Jak wiązka lasera przetwarza geometrię detalu?

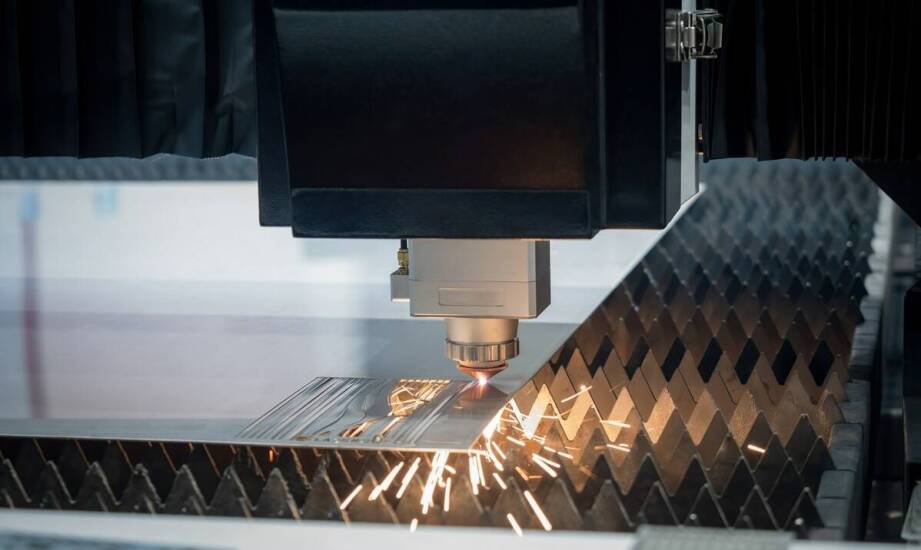

Skupiona wiązka światła dostarcza ogromną ilość energii cieplnej, która punktowo topi lub całkowicie wyparowuje strukturę metalu dokładnie wzdłuż zadanej ścieżki cięcia. Zaawansowane sterowanie numeryczne CNC precyzyjnie kieruje ruchami głowicy tnącej na podstawie informacji z przetworzonego pliku inżynieryjnego. Sprężony gaz asystujący pod wysokim ciśnieniem wydmuchuje stopione cząstki ze szczeliny, skutecznie zapobiegając utlenianiu i opalaniu krawędzi. Całkowita moc zastosowanego rezonatora bezpośrednio determinuje maksymalną grubość przecinanego surowca oraz osiąganą prędkość posuwu głowicy. Przemysłowe urządzenie o mocy rzędu 2700 W potrafi przeciąć grubą stal konstrukcyjną do 20 milimetrów z prędkością dochodzącą do jednego metra na minutę.

Stal nierdzewna charakteryzuje się jednak inną specyfiką i wykazuje znacznie wyższą odporność termiczną podczas obróbki. Rozdzielenie arkusza nierdzewnego o grubości 8 milimetrów zmusza operatora do znacznego podniesienia mocy roboczej oraz wyraźnej redukcji prędkości poruszania się maszyny. Obróbka aluminium nakłada na proces produkcyjny jeszcze bardziej restrykcyjne wymagania. Ekstremalnie wysoka refleksyjność stopów aluminiowych powoduje fizyczne odbijanie wiązki, co stwarza ogromne ryzyko uszkodzenia delikatnego układu optycznego. Z tego powodu maksymalna grubość ciętego aluminium wynosi często zaledwie 6 milimetrów, a cały proces wymaga zastosowania czystego azotu lub helu. Naturalna twardość materiału potrafi spowolnić dynamikę cięcia nawet o trzydzieści procent. Wszelkie powłoki ochronne, głębokie zarysowania lub warstwa rdzy silnie zanieczyszczają obszar roboczy, co drastycznie obniża ostateczną jakość i gładkość uzyskanej krawędzi.

Przygotowanie pliku i tolerancje montażowe

Poprawne wygenerowanie wirtualnej geometrii stanowi absolutną podstawę płynnej i bezawaryjnej pracy urządzeń tnących. Pełna dokumentacja technologiczna trafia do pamięci maszyny najczęściej w uniwersalnym formacie DXF, zachowując przy tym rygorystyczną skalę jeden do jednego bez żadnych zniekształceń. Programiści odpowiedzialni za maszyny CNC wymagają idealnie zamkniętych konturów zewnętrznych, ponieważ jakiekolwiek przerwy w ciągłości linii natychmiast zatrzymują cykl cięcia. Projektowanie zbyt małych otworów montażowych to kolejne poważne wyzwanie technologiczne. Zasady branżowe mówią, że średnica otworu powinna wynosić co najmniej półtorakrotność nominalnej grubości arkusza blachy. Utrzymanie takiej bezpiecznej proporcji chroni strukturę przed niepożądanymi odkształceniami termicznymi i nadtapianiem krawędzi.

Wszystkie naroża wycinanych detali wymagają celowego złagodzenia za pomocą minimalnych promieni, najlepiej w zakresie od 0,5 do 1 milimetra. Eliminacja idealnie ostrych kątów w projekcie zapobiega groźnej kumulacji ciepła i powstawaniu nieestetycznych wypływów roztopionego metalu na końcach ścieżki. Dopuszczalne tolerancje wymiarowe dla najcieńszych arkuszy osiągają imponujące wartości rzędu 0,2 milimetra, ale zawsze rosną one wprost proporcjonalnie do faktycznej grubości przecinanego elementu. Konstruktor musi także pamiętać o pozostawieniu minimum dwóch do trzech milimetrów technologicznego odstępu pomiędzy sąsiadującymi elementami rozłożonymi na wspólnym arkuszu.

Wysokowydajne technologie obróbki blacharskiej doskonale sprawdzają się przy produkcji skomplikowanych elementów instalacyjnych, systemów wentylacyjnych oraz specjalistycznych wkładów kominowych. Zakład produkcyjno-usługowy RAFEX wykorzystuje nowoczesne maszyny laserowe, zapewniając odpowiednie przygotowanie części dla branży budowlanej. Oferując profesjonalne cięcie blach w Jaśle oraz na terenie pobliskich miejscowości, firma precyzyjnie dostosowuje wszystkie parametry pracy do właściwości chemicznych obrabianego stopu. Doświadczenie w profilowaniu stali i aluminium pozwala osiągnąć powtarzalność kształtów, co ułatwia późniejszy montaż podzespołów u ostatecznego klienta.

Typowe błędy projektowe i weryfikacja dokumentacji

Dostarczenie do zakładu wykonawczego niewłaściwie zwymiarowanej dokumentacji drastycznie wydłuża czas przygotowania produkcji i generuje dodatkowe koszty. Pozostawienie w pliku niepołączonych wektorów lub nakładających się na siebie linii to zdecydowanie najczęstsza przyczyna całkowitego odrzucenia zlecenia przez oprogramowanie sterujące laserem. Ignorowanie zaleceń technologicznych dotyczących minimalnej średnicy otworów niezmiennie skutkuje topieniem się delikatnych mostków materiałowych pomiędzy poszczególnymi wycięciami. Znaczna część inżynierów zapomina również o specyficznym zachowaniu aluminium, błędnie zakładając dla niego identyczne marginesy błędu i tolerancje jak dla popularnej stali węglowej.

Brak technologicznych zaokrągleń w wewnętrznych narożnikach prowadzi do powstawania silnych naprężeń termicznych, które często dyskwalifikują gotowy detal z dalszego procesu spawania lub montażu. Właściwie przeszkolony konstruktor zawsze wnikliwie analizuje przewidywane zachowanie metalu jeszcze przed wyeksportowaniem ostatecznej siatki wektorów. Pełne uwzględnienie bazowej grubości arkusza, twardości powierzchni oraz współczynnika odbicia światła eliminuje potrzebę wprowadzania czasochłonnych korekt już na samej hali produkcyjnej. Skrupulatne podejście do tworzenia rysunków wykonawczych gwarantuje utrzymanie wysokiego tempa pracy całego parku maszynowego i drastycznie redukuje ilość powstających odpadów poprodukcyjnych.
